链式吊索具选型通常是按照链条的规格配置的,所以链式吊索具选型时需要按照以下步骤进行:
计算载荷确定链条规格
根据多肢吊具的载荷计算方法及载荷系数的使用,将链式吊索具使用时的工作载荷换算成单根链条的工作载荷。然后根据链条标准的额的载荷表选出适用的链条。
确定主环的样式
首先根据链式吊索具工作的方式,确定出使用链条的肢数,以确定主环是单肢、双肢还是3/4肢。

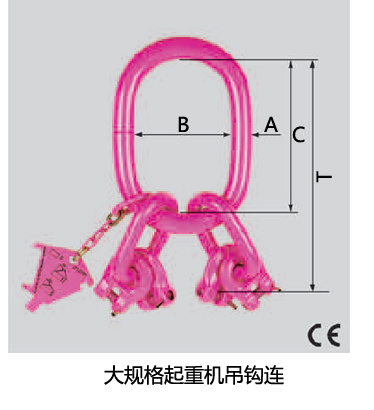

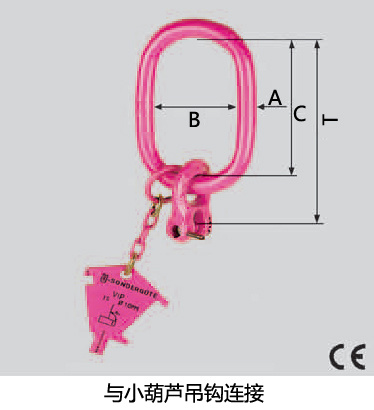

其次,根据起重机吊钩的尺寸确定主环的是与标准起重机吊钩连接、与小葫芦吊钩连接还是与大规格起重机吊钩连接的主环种类。
A——主环的直径
B——主环的内宽,与起重机吊钩的宽度相关
C——主环的内高,与起重机吊钩的厚度相关
T——主环的工作长度
确定链条的其余配件 根据链式吊索具工作模式,确定出链式吊索具是否需要缩短、是否套吊、尾部连接配件需要如何与吊件连接等问题。

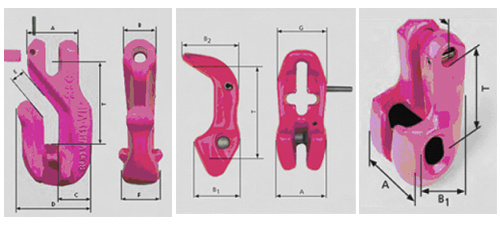

缩短部件:

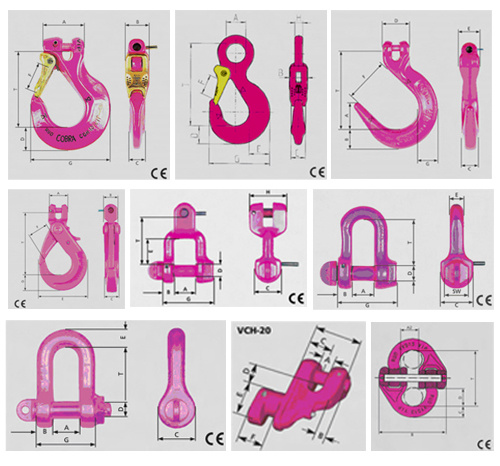

尾部连接部件:
确定链条的长度:
根据选定的主环、各个配件的工作尺寸,综合计算出链条的大致长度。然后依据链式吊具的装配要求,确定出链条是奇数节还是偶数节。
